风能光伏发电专用真空负荷开关 FZRN21-40.5D/50-20 一、 概述 该型高压真空负荷开关及组合电器,适用于三相交流40.5kV、50HZ的电力系统中,或与套配电设备，

FZN21-40.5、FZRN21-40.5 风能光伏发电专用真空负荷开关，分为带熔断器合不带熔断器 ，带接地合不带接地

目前市场主流产品

 结构和工作原理
3.1 结构特点

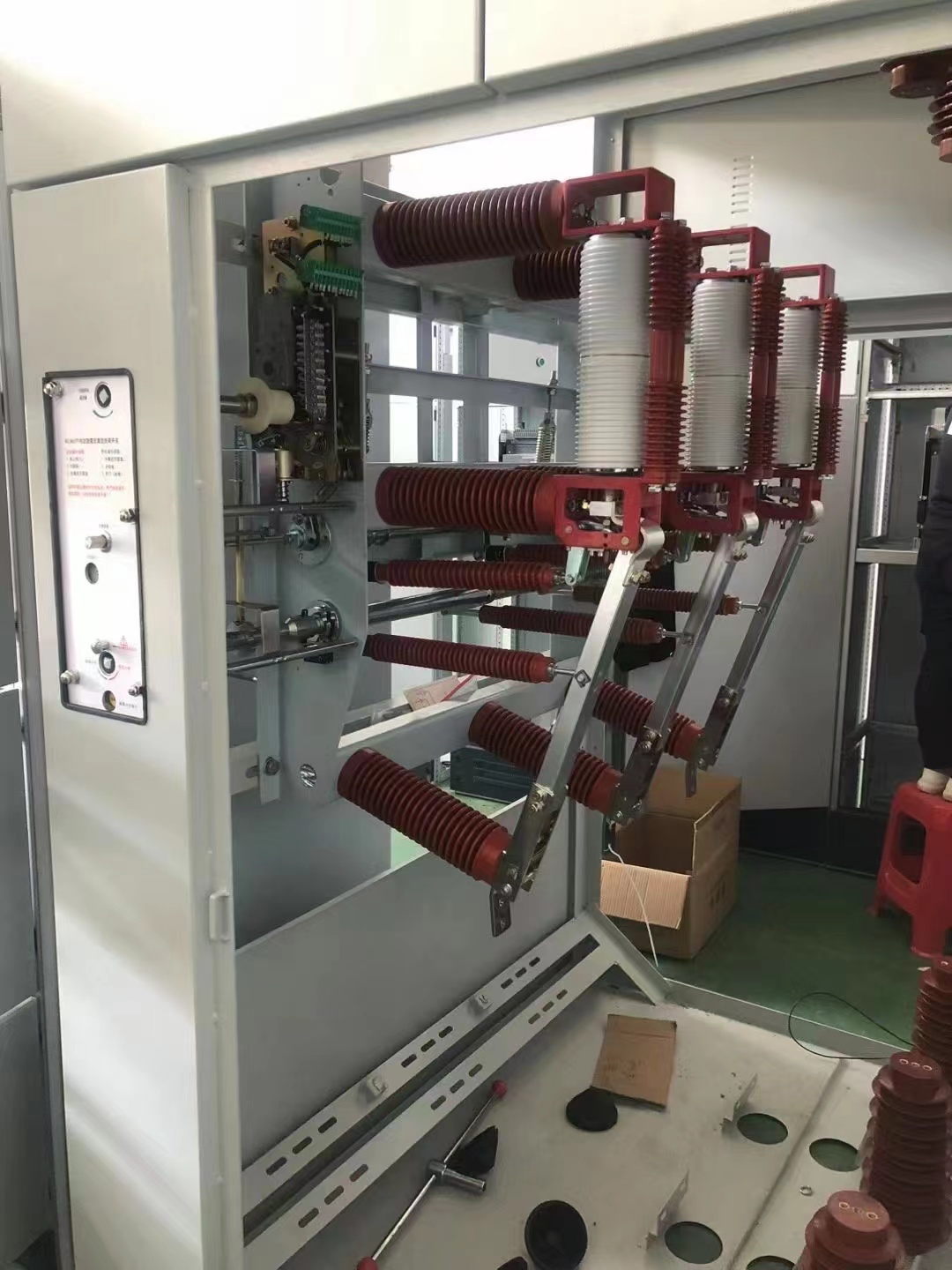

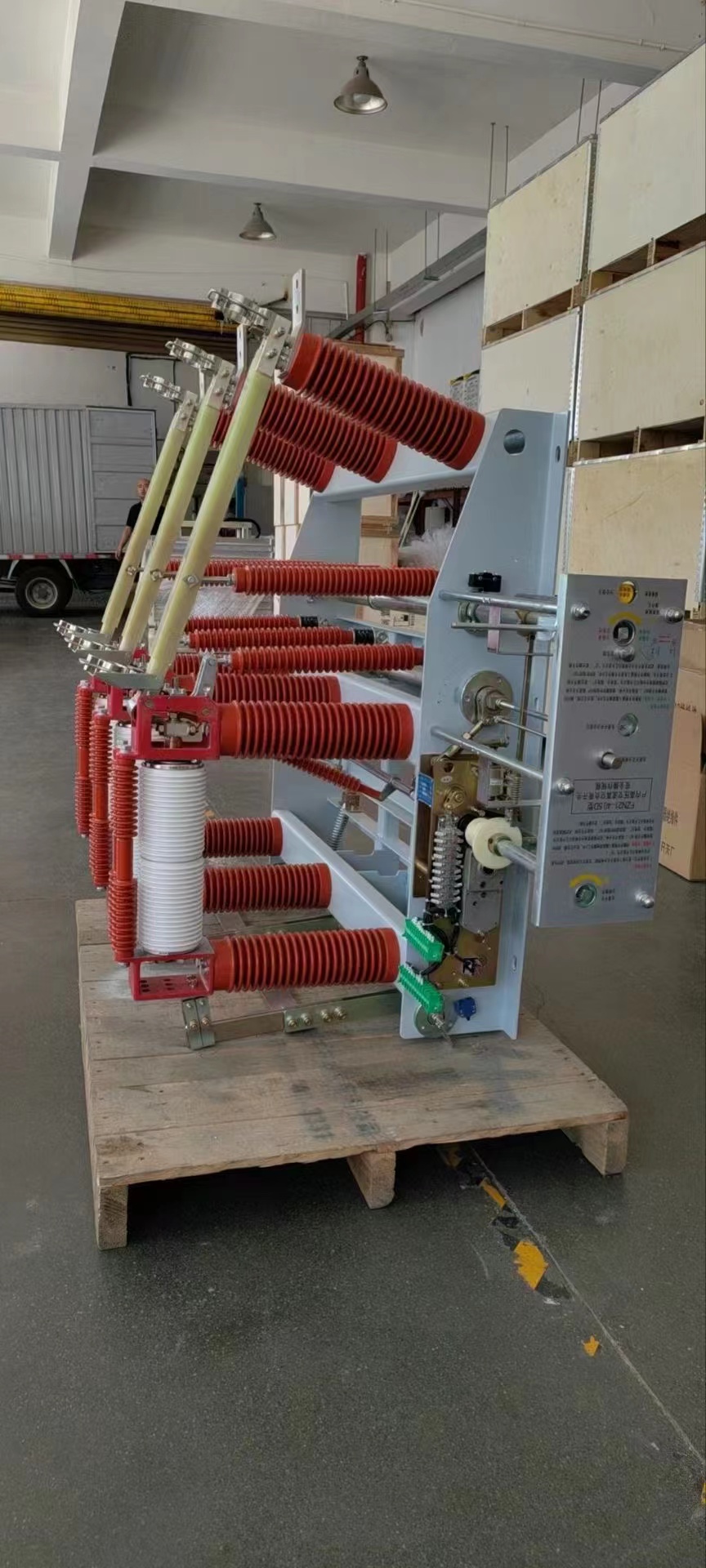

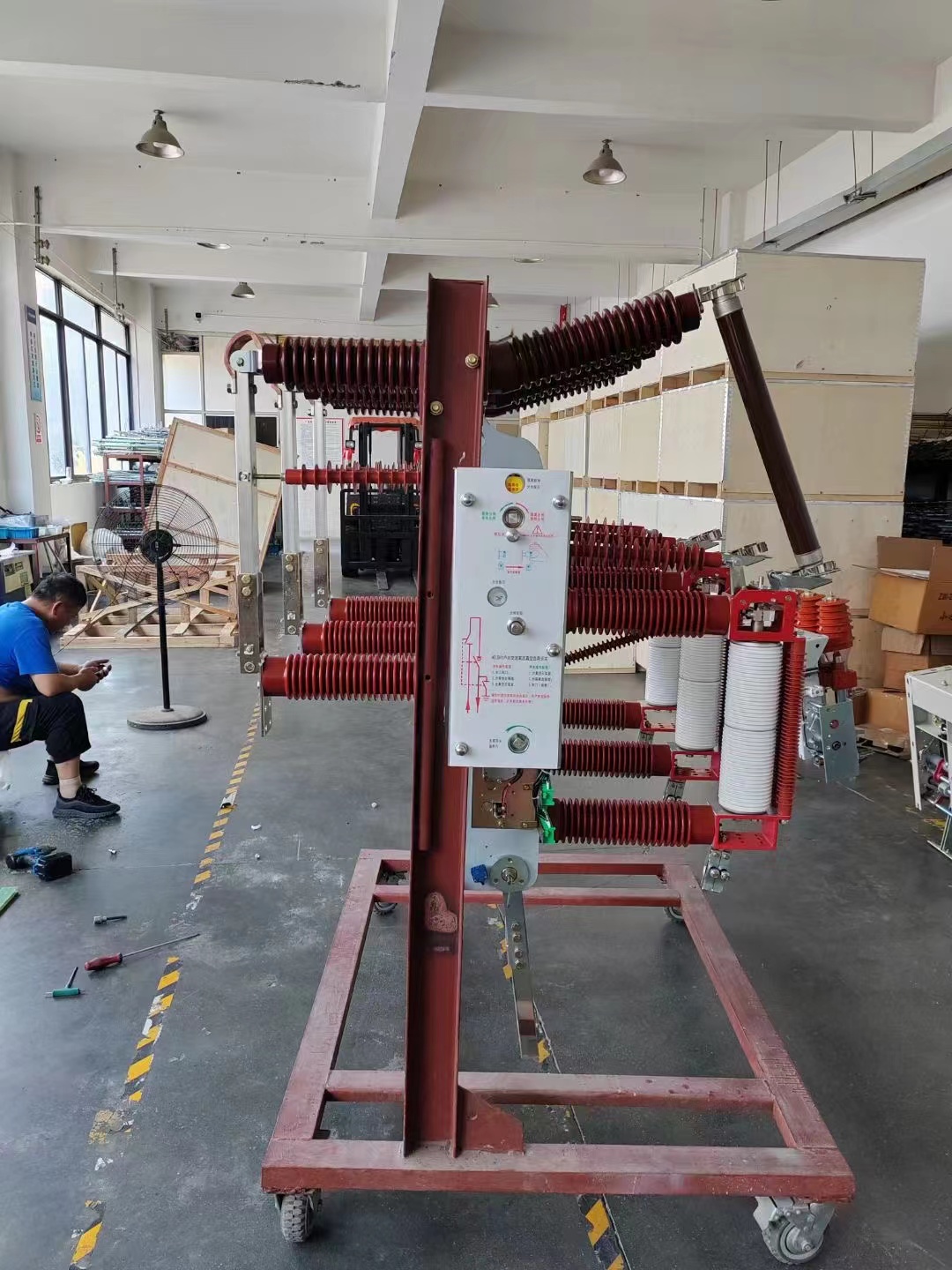

组合电器为三*联动结构：主要是由框架，真空灭弧室，隔离开关(装有熔断器)，接地开关以及弹簧操作机构组成，隔离开关，真空灭弧事和接地开关通过绝缘子固定于框架上，弹簧操动机构装于框架的侧板上。
3.2 工作原理
3.2.1 真空灭弧室的操作
组合电器的真空灭弧室的操作方式采用电动弹簧操动机构进行合闸，用脱扣电磁铁进行分闸，也可用于手动进行合。分闸操作，手动合闸时用操作手柄顺时针方向转动弹簧操动机构的传能轴。
3.2.2 隔离开关，接地开关的分，合闸操作
组合电器的真空灭弧室，隔离开关和接地开关三者之间装有**的机械联锁装置，隔离开关与接地开关由同一轴操动。当隔离开关后合，*后真空负荷开关合。分闸顺序与此相反,只有当真空负荷开关处于分闸状态时，才可操作隔离开关与接地开关。
3.2.3 熔断器撞击脱扣分闸
处于合闸位置的组合电器，当短路电流或过载电流流过主回路时，出现至少一相熔断器熔体熔断。
撞击器动作，分闸速度视电流大小，电流越大分闸速度越快，使组合电器的机械脱扣装置动作，这样真空灭弧室在分闸弹簧的作用
